F5 Networks’un en küçük fiziksel kutusu olan BIG-IP i2600/i2800 cihazlarını öne çıkaran özelliklerini teknik değerleriyle sizlerle bu yazıda paylaşacağız.



i2600 ve i2800 modellerinin Öne Çıkan Özellikleri Nelerdir?

Cihazların önemli özellikleri aşağıda maddeler halinde özetlenebilir. Bütün donanım özelliklerini ise yazımızın alt kısmındaki tabloda bulabilirsiniz.

  • F5’in ürünlerinde kullandığı 600 ve 800 serilerinin farkı bu cihazlarda da mevcut durumda. Yani lisans ile bir üst modele geçiş imkanı tanınıyor. Ancak bu durum tabi ki aynı fiziksel cihaz olmasına rağmen i2600’ün biraz daha düşük kapasite ile hizmet vermesi anlamına da geliyor.
  • L4 ve L7 kapasite değerleri her 2 cihazda da değişkenlik göstermekle beraber her 2 cihaz için de 10Gbps band genişliği değeri mevcut.
  • Günümüzde en önemli değerlerden olan SSL TPS limitlerinde ise i2800 modeli i2600’e göre yaklaşık 2 kat daha yüksek değere sahip. Bu da i2800’ün daha fazla HTTP/HTTPS isteğe cevap verebileceği anlamına geliyor.
  • F5’in x800 cihazlarında donanımda yaptığı compression özelliği x600 cihazlarında yazılımsal olarak yapılıyor.
  • Hem i2600 hem i2800 serisinde sanallaştırma özelliği bulunmuyor. Bu durumda bu cihazlar tamamen izole tenant şeklinde kullanılamıyor.
  • 1 adet 2-core fiziksel işlemci ile toplam 4 TMM özelliği, 1TB HDD ve 16 Gb DDR4 RAM her 2 model için de geçerli.
  • Tam güç yedekliliği için bu cihazları sipariş verirken kitlistinize yedek Power Supply da eklemeyi unutmamalısınız.
  • 4 adet 1G Fiber SFP ve 2 adet 10G Fiber SFP+ interface girişi bulunmaktadır.

F5 Networks’ün BIG-IP i2x00 serisi cihazlar ile ilgili hazırlamış olduğu bilgilere ise ingilizce olarak https://techdocs.f5.com/en-us/hw-platforms/platform-guide-i2000i4000-series.html adresinden ulaşabilirsiniz.

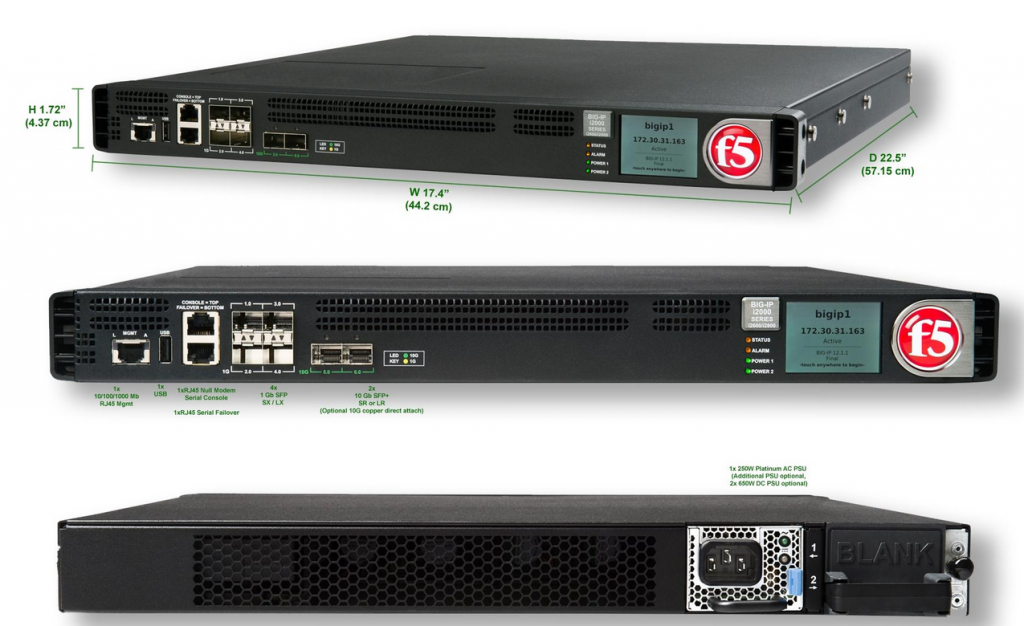

Aşağıda cihazın ön ve arka kısımlarının görüntülerini, SFP portlarını ve cihaz boyutlarını görebilirsiniz.

BNTPRO F5 i2600 i2800 Donanim on arka gorunum



Yukarıda önemli kısımlarını paylaştığımız i2600/i2800 cihazının datasheet değerlerinin tamamını aşağıdaki tabloda bulabilirsiniz. Bu tablonun pdf halini ise F5-BIG-IP-i2600-i2800-datasheet dosyamızda bulabilirsiniz.



F5 Networks i2600 ve i2800 Datasheet Değerleri

Özellik i2800 i2600
Intelligent Traffic Processing: L7 requests per second: 650K
L4 connections per second: 250K
L4 HTTP requests per second: 1M
Maximum L4 concurrent connections: 14M
Throughput: 10 Gbps L4/L7
L7 requests per second: 350K
L4 connections per second: 125K
L4 HTTP requests per second: 600K
Maximum L4 concurrent connections: 14M
Throughput: 10 Gbps L4/L7
Hardware Offload SSL/TLS: ECC†: 3.5K TPS (ECDSA P-256)
RSA: 4.3K TPS (2K keys)
8 Gbps bulk encryption*
ECC†: 2.1K TPS (ECDSA P-256)
RSA: 2.5K TPS (2K keys)
5 Gbps bulk encryption*
FIPS SSL: N/A N/A
Hardware Compression: 5 Gbps N/A
Hardware DDoS Protection: N/A N/A
TurboFlex Performance Profiles Tier 1 N/A
Software Compression: N/A 3 Gbps
Software Architecture: 64-bit TMOS 64-bit TMOS
On-Demand Upgradable: N/A Yes
Virtualization (Maximum Number of vCMP Guests): N/A N/A
Processor: One 2-Core Intel Pentium processor
(total 4 hyperthreaded logical processor cores)
One 2-Core Intel Pentium processor
(total 4 hyperthreaded logical processor cores)
Memory: 16 GB DDR4 16 GB DDR4
Hard Drive: 1 TB Enterprise Class HDD 1 TB Enterprise Class HDD
Gigabit Ethernet CU Ports: Optional SFP Optional SFP
Gigabit Fiber Ports (SFP): 4 SX or LX (sold separately) 4 SX or LX (sold separately)
10 Gigabit Fiber Ports (SFP+): 2 SR or LR (sold separately);
Optional 10G copper direct attach
2 SR/LR (sold separately);
optional 10G copper direct attach
40 Gigabit Fiber Ports (QSFP+): N/A N/A
Power Supply: 1x 250W Platinum AC PSU
(Additional PSU optional, 2x 650W DC PSU Option)
1x 250W Platinum AC PSU
(Additional PSU optional, 2x 650W DC PSU Option)
Typical Consumption: 95W (single power supply, 110V input)** 95W (single power supply, 110V input)**
Input Voltage: 100–240 VAC +/- 10% auto switching, 50/60hz 100-240 VAC +/- 10% auto switching, 50/60hz
Typical Heat Output: 325 BTU/hour (single power supply, 110V input)** 325 BTU/hour (single power supply, 110V input)**
Dimensions: 1.72” (4.37 cm) H x 17.4” (44.2 cm) W x 22.5” (57.15 cm) D
1U industry standard rack-mount chassis
1.72” (4.37 cm) H x 17.4” (44.2 cm) W x 22.5” (57.15 cm) D
1U industry standard rack-mount chassis
Weight: 20 lbs. (9.07 kg) (single power supply) 20 lbs. (9.07 kg) (single power supply)
Operating Temperature: 32°F to 104°F 32°F to 104°F
Operational Relative Humidity: 5% to 85% at 40º C 5% to 85% at 40º C
